EPN石墨烯纳米聚合物陶瓷

产品分类：聚合物陶瓷涂层系列
产品标签：石墨烯高分子聚合物陶瓷材料混凝土防腐 C4‑C5 重腐蚀环境专用
关注人数：已有1274位客户关注

联系电话：0731-88854041

在线咨询返回首页

产品详细介绍

本产品为双组分常温固化无溶剂石墨烯纳米增强高分子聚合物陶瓷材料，由特种树脂、高性能固化剂、石墨烯纳米材料及功能填料复配而成。

体积固体份≥95%，支持底面合一施工。成膜后形成致密光滑、疏水陶瓷质感防护层，高硬度、超高附着力，耐强酸强碱，

可长期 200℃高温工况使用，短暂耐温可达 250℃。

适配施工窗口期短、需要快速成膜的室内 / 半封闭 C4~C5 重腐蚀环境，

也可作为高膜厚耐高温三涂层体系的面涂层使用。

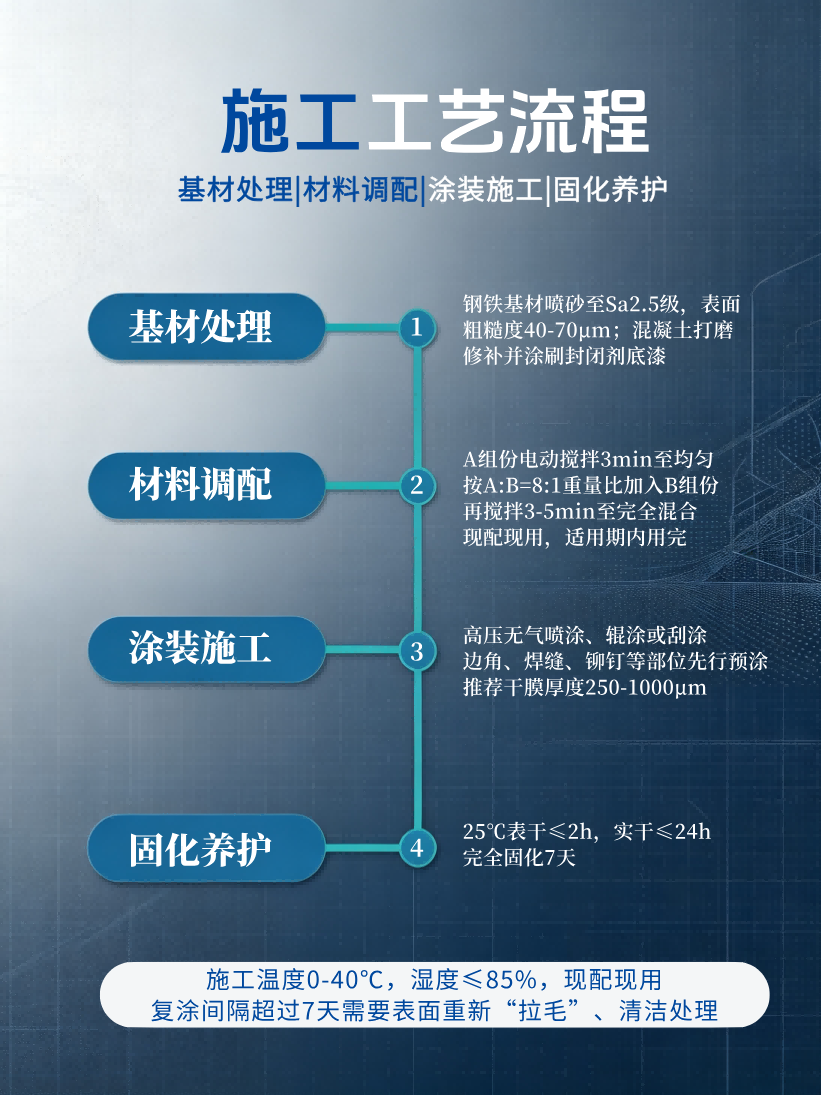

应用指导

1.基材处理

(1)钢铁基材：清除表面灰尘、油污及其他杂质。高防腐要求下建议喷砂至Sa 2½级，表面粗糙度Rz 40～70μm；处理后4h需进行底漆施工，如超过时间，需要拉毛清洁。

(2)混凝土基材：清除表面积水、灰尘等，打磨处理后再修补坑洞，然后做混凝土封闭底漆。干燥后施涂EPN石墨烯纳米聚合物陶瓷。

2.施工方式

推荐辊涂、刮涂及高压无气喷涂。

3.材料调配

(1)开启A组分桶，电动搅拌约3分钟至均匀，无桶底沉淀。

(2)按8:1重量比将B组分全部加入A组分。

(3)搅拌3～5分钟至完全混合均匀。

(4)现配现用，在适用期内用完。

4.稀释

使用专用配套稀释剂，推荐稀释比约 10%（重量比），可根据施工方式与环境温度微调

5.喷涂参数

(1)无气喷涂：喷嘴压力15～20MPa，喷嘴孔径0.53～0.66mm。

(2)滚筒：毛高20～23mm；300mm不锈钢刮板：厚0.3～0.5mm。

6.施工要点

(1)边角、焊缝、铆钉等部位先行预涂。

(2)更高成膜厚度可达1mm，可多道施工。

(3)推荐干膜厚度250～1000μm。

(4)25℃复涂间隔：朂小8h，更大7天，超过7天需要表面重新“拉毛”、清洁处理。

上一页：PURS纳米陶瓷透明釉面

下一页：HEP纳米聚硅钛陶瓷内釉

地区分销

相关新闻

化工领域防腐施工工艺流程
煤化工、氯碱化工、盐化工、石油化工、有色金属冶炼以及炼钢厂等泛，化工行业的工厂车间钢结构设施设备多，锈蚀严重、触目惊心，往往每半年需要做一次防腐维修。这些工厂的钢结构直接暴露在化学腐蚀环境中，酸雨、氯...
我司拜访湖南有色金属学会秘书处开展防腐蚀技术交流
2026年6月29日，廖有为教授带领公司相关技术人员拜访湖南有色金属学会，开展防腐专项技术交流。湖南有色金属学会秘书长陈佳利热情接待。本次交流聚焦有色金属行业防腐痛点，以企业核心技术为依托，共探产业降本增...
JP-1618-2 冷涂锌封闭剂技术说明书
一、产品描述本产品为双组分常温固化型环氧封闭材料，由特种环氧树脂、高性能封闭材料、改性胺固化剂、功能助剂及环保溶剂等组成。产品专为冷涂锌配套体系设计，作为冷涂锌涂层与面漆之间的连接封闭层，能有效封...
JP-CON-22 混凝土中间封闭剂技术说明书
一、产品描述本产品为双组分常温固化型高固含屏蔽型中间涂层材料，由特种树脂、鳞片状填料、高性能固化剂及助剂等组成。产品含有独特的鳞片状填料，涂布固化后可在涂层内部形成“迷宫式”屏蔽层，极大延长水、氧气...
带锈防锈漆的应用效果怎么样？
带锈防锈底漆可在生锈的钢铁表面涂装而又具有一定的防锈功能的涂料。这种漆预处理简单，施工方便，有一定的保护效果，对一些大型设备和构件的制造、维护要求不是非常高的金属产品表面是适宜的。借助其可在生锈表面涂...
镀锌修补关键：涂料不同，效果天差地别！
在镀锌修补这个领域啊，很多人会发现，为啥别人修补的能用很多年，而自己折腾了半天，却撑不过短短3个月呢？其实啊，这背后的关键就在于所使用的涂料大不相同。市面上很多常见的普通涂料，它们里面仅仅含有铝粉，缺...
