HEP纳米聚硅钛陶瓷内釉

产品分类：聚合物陶瓷涂层系列
产品标签：高分子纳米重防腐混凝土防腐耐强酸强碱 200℃长效防腐
关注人数：已有1083位客户关注

联系电话：0731-88854041

在线咨询返回首页

产品详细介绍

JP-1638 HEP 纳米聚硅钛陶瓷内釉

为双组分常温固化高分子纳米重防腐面涂，特种树脂复合纳米硅钛陶瓷粉体，喷涂成膜形成致密光滑疏水陶瓷防护层。

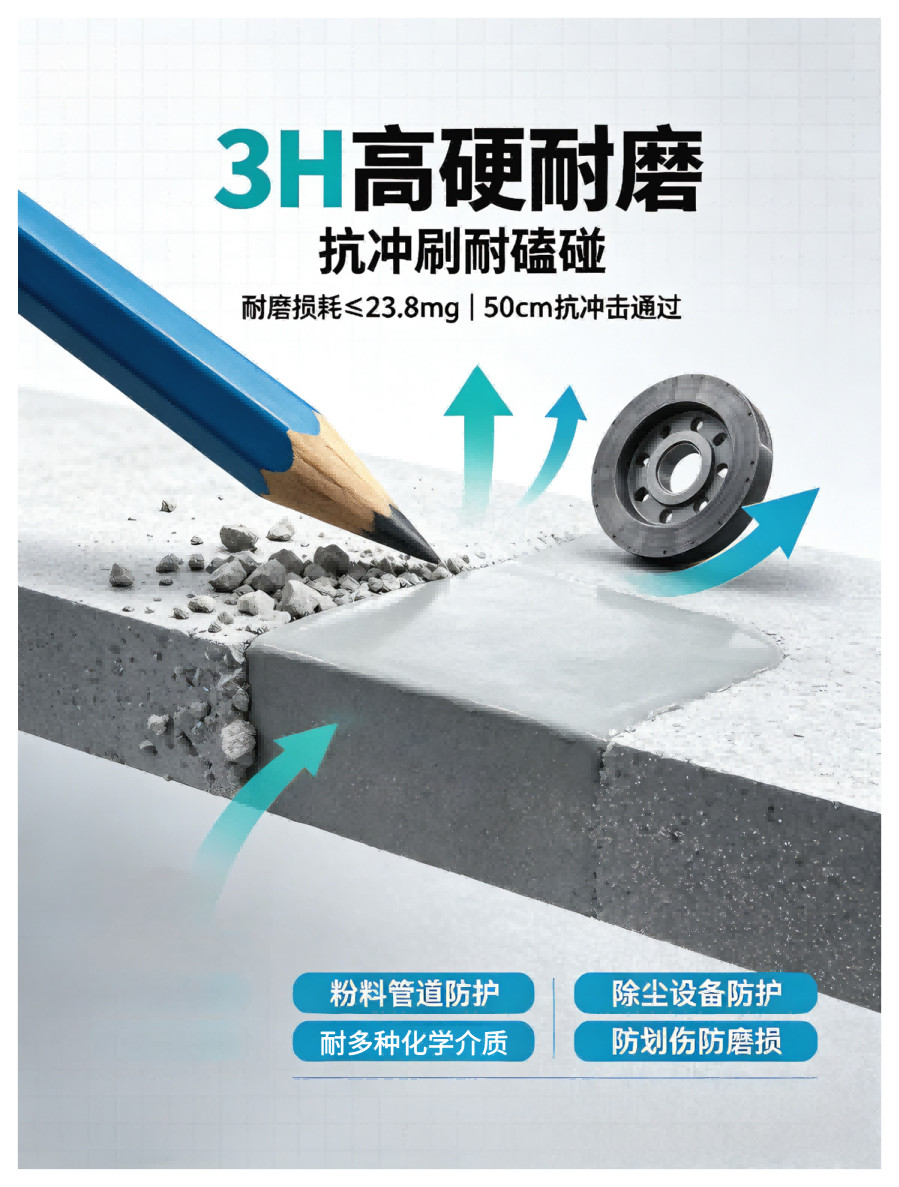

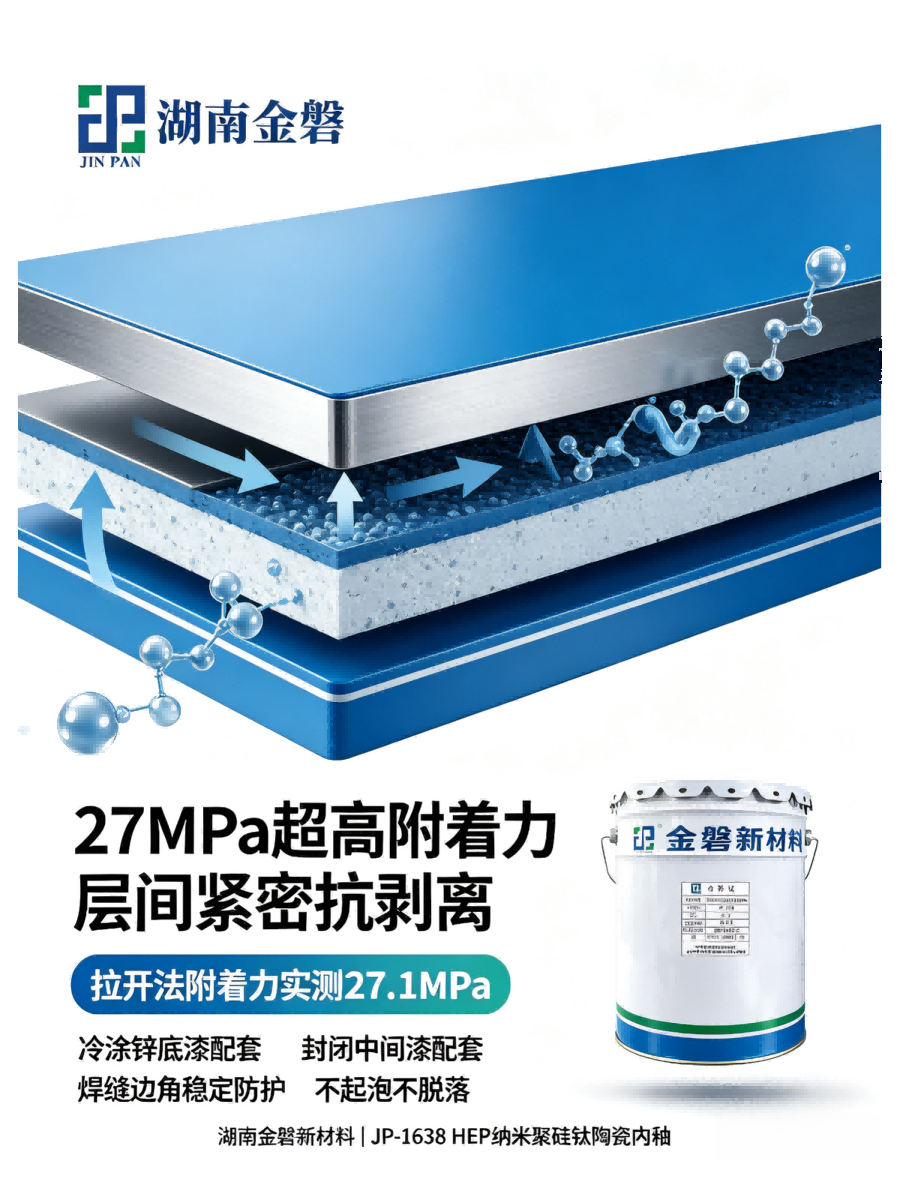

涂层硬度高、附着力强、耐化学腐蚀、耐高温耐磨，适配 GB/T 30790.2 标准 C4~C5 级室内重腐蚀工况，

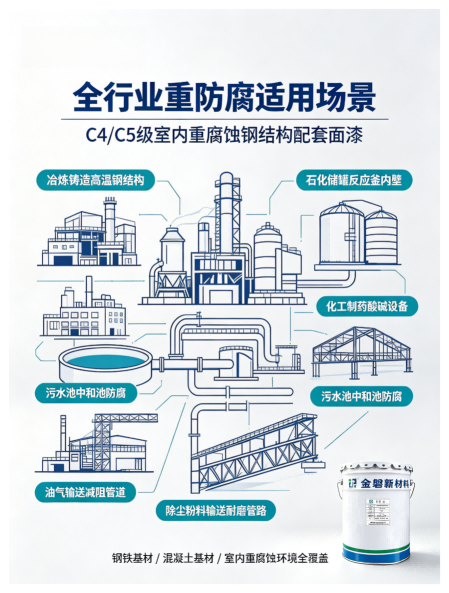

是钢铁、混凝土储槽、化工设备、冶炼高温钢结构专用长效防腐面漆。

标准化施工指导（操作指南模块）

1. 施工环境要求

环境温度：0~40℃
空气湿度：≤85%
基材温度：高于露点 3℃以上，杜绝结露
基材条件：底漆 / 中间漆完全实干，表面干燥无油污、粉尘、疏松氧化层
禁止施工：雨雪、高湿结露、密闭无通风环境

2. 材料调配步骤

开盖搅拌 A 组分 3 分钟至均匀，无桶底沉淀；
严格按重量比 8:1，全部 B 组分倒入 A 组分；
持续搅拌 3~5 分钟至完全均匀；
现配现用，4 小时适用期内用完

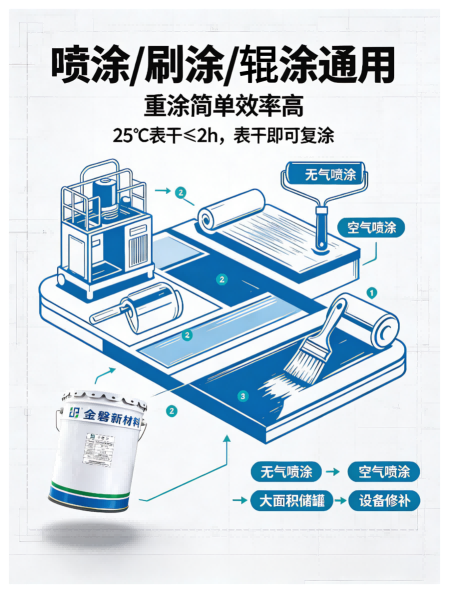

3. 稀释与涂装参数

稀释剂：配套专用稀释剂，添加量 10%~30%（重量比，随温度、工艺微调）
无气喷涂：压力 15~20MPa，喷嘴 0.43~0.53mm
空气喷涂：气压 0.3~0.5MPa，喷嘴 1.3~2.2mm

4. 施工关键要点

焊缝、边角、铆钉提前预涂一道，避免漏涂薄涂；
单道干膜控制 60~120μm，匀速施工防止流挂；
复涂间隔（25℃）：朂短 8h，朂长 7 天，超 7 天需打磨拉毛再涂。

储存、保质期与安全说明

储存条件

存放于阴凉通风仓库，避光直射，储存温度 0~40℃；桶盖密封，远离明火、热源。
保质期

原厂未开封，A、B 组分自生产日起质保 12 个月。
安全操作提示

施工全程保持通风，佩戴护目镜、耐溶剂手套、防毒口罩；避免皮肤、眼睛直接接触；废弃物、工具清洗参照产品 MSDS 安全技术说明书规范处置。

上一页：EPN石墨烯纳米聚合物陶瓷

下一页：PUR纳米聚烯脲陶瓷外釉

地区分销

相关新闻

湖南锌铝合金高性能涂料是什么？
湖南锌铝合金高性能涂料是一种单组份高含锌量涂料，由锌铝合金粉体、鳞片状锌粉和铝粉组成。在涂层中，这些粉体以平行交叠的方式排列，全锌含量高达83%，铝含量为13%，符合 SSPC paint 20 标准等级2。这种涂料具...
湖南光伏镀锌的优点
湖南光伏镀锌的优点镀锌是将铁制品表面涂上一层锌的金属表面处理工艺，为什么光伏支架需要镀锌呢？这是因为锌具有良好的抗腐蚀性能、耐久性和可焊性，在各种恶劣的环境中都可保持较好的表面状态。湖南光伏镀锌具...
EPN纳米聚合物陶瓷底面合一涂层防腐涂装工艺说明书
一、涂装工艺流程钢铁基材：焊缝及钢结构表面缺陷处理→除锈/表面清洁→预涂EPN纳米聚合物陶瓷→喷涂EPN纳米聚合物陶瓷混凝土基材：清除表面灰尘和泥沙和水渍→刮涂混凝土高渗透封闭底漆→刮涂重防腐腻子→打磨平整...
JP-2022-2 高气密性冷涂锌金属封闭剂技术说明书
一、产品描述本产品为双组分常温固化型高气密性环氧封闭材料，由改性环氧树脂、鳞片状云母氧化铁、高性能填料、功能助剂及改性胺固化剂等组成。产品含有较高颜料体积浓度的鳞片状颜料，成膜后颜料平行定向重叠排...
冷喷烯锌+HEP纳米聚硅钛陶瓷内釉涂装工艺说明书
一、涂装工艺流程焊缝及钢结构表面缺陷处理→除锈/表面清洁→冷喷烯锌预涂→喷涂冷喷烯锌→喷涂HEP纳米聚硅钛陶瓷内釉二、钢结构表面处理1、除锈先对钢材表面进行处理达到GB/T8923.1中规定的Sa2.5级，不宜使用喷射除...
阻锈型聚苯胺+聚苯胺环氧封闭剂+防腐面漆防腐涂装工艺说明书
一、涂装工艺流程焊缝及钢结构表面缺陷处理→喷砂除锈/表面清洁→阻锈型聚苯胺预涂→喷涂阻锈型聚苯胺→喷涂聚苯胺环氧封闭剂→喷涂防腐面漆二、钢结构表面处理1、除锈先对钢材表面进行处理达到GB/T8923.1中规定的Sa...
