表面处理在钢结构桥梁防腐涂装中的重要性-行业新闻-湖南金磐新材料科技有限公司

表面处理在钢结构桥梁防腐涂装中的重要性

935次阅读

行业新闻

2023-01-12 15:03:29

来源：湖南金磐新材料科技有限公司

钢板表面与外界介质相互作用而引起的破坏称为腐蚀，腐蚀不仅使钢板的有效面减小、承载力下降、而且严重影响钢结构的耐久性。

为了减轻防止钢结构的腐蚀，目前国内外主要采用涂装防护和阴极保护方法进行防腐，涂装防护是利用涂料的涂层使钢结构与环境隔离，从而达到防腐的目的，延长钢结构的使用寿命。

要发挥涂料的防腐效果，重要的是漆膜和钢板表面的严密贴敷，若在基底与漆膜之间夹有锈、油污、污垢、及其他异物，不仅会降低防锈效果，反而会加速锈蚀。因此，进行钢板涂装前的表面处理，并控制钢板表面的粗糙度，这在涂料涂装前是至关重要的。

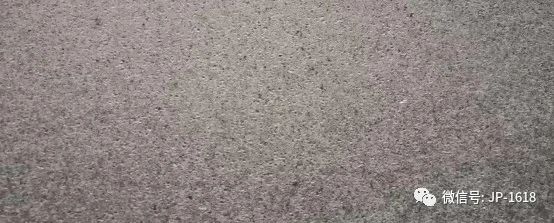

喷砂清洁效果图

钢结构桥梁在厂内的制作顺序大致分为以下步骤
钢材进料→钢材预处理→放样、下料、加工→分段制作（胎架制作、钢桁架阶段制作和弦杆、腹杆、横杆、竖杆制作及各阶段组装）→检测→下胎架→防腐涂装
在钢材进料后，必需要进行抛丸和临时防护的涂装，是为了避免在桥梁分段的制作过程中提前锈蚀，为后面的防腐涂装工作打下扎实的基础。

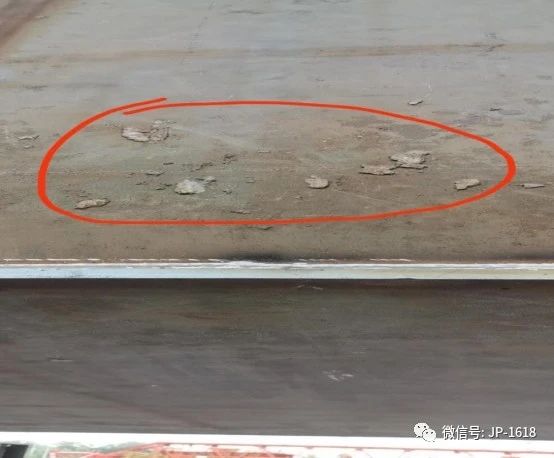

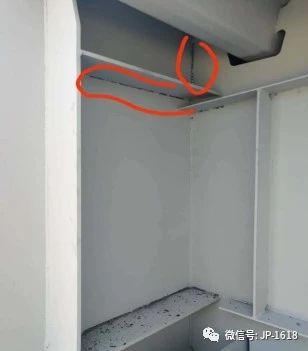

钢结构桥梁的制作大部分是切割、焊接、拼装的过程，其中又以焊接工作较多，而焊接造成的高温、黄烟、焊渣和飞溅物对桥梁防腐涂装前的表面处理要求更高。
基材表面处理是在用料涂装前对被涂物件表面进行的一项准备工作，这是涂料施工的一道工序也是十分重要的基础工作。基材表面在被涂覆前的处理，直接关系到整个涂装体系的防腐蚀性能和防护寿命。通过长期的实践证明：许多防护体系提早失效，其原因70%以上是由于表面处理不当引起的。
根据GB/T8923-88《涂装前钢材表面锈蚀和除锈等级》和GB/T8923-1988《喷砂技术标准》钢结构桥梁的表面处理在防腐设计中一般设计为：表面处理Sa2.5级，Rz40-70µm

表面处理在钢结构桥梁防腐中起着至关重要的作用
1、提高涂层对材料表面的附着力。

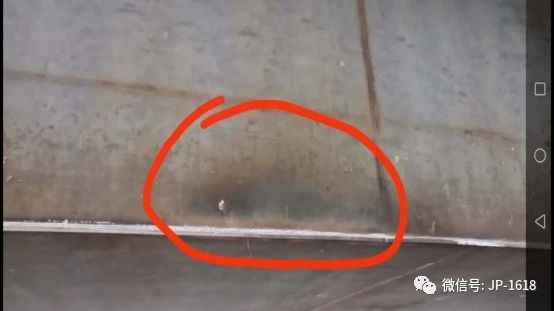

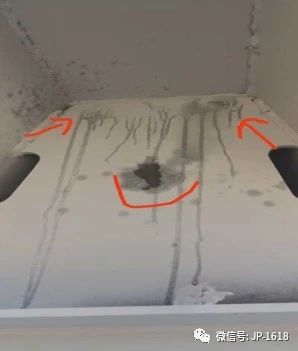

根据吸附理论，物理吸附强度与距离的六次方成反比，所以涂料应该与基材有充分的浸润才能形成良好的涂膜附着。浸润是在接触表面上发生的，与不同物体间不同的内聚能和表面张力有关。当接触角越小时，涂料与基材越能充分浸润，产生良好的附着力。通常清洁的钢铁表面的表面张力比任何涂层的表面张力都要高，因而可以较好地被涂料润湿。而当基材上附着一些油污、油脂时，这些污染物会使表面张力变得非常低，从而使涂层不能充分润湿基材，导致附着不好，其后果会造成涂膜整片脱落或产生各种外观缺陷，所以涂装前必需将基材表面的污染物清理干净。
