下图为长沙电厂前新建设的铁塔，外观干净大方，闪闪发光。然而距离其500米的旧铁塔确是黑黝黝的样子，走进仔细观察却没有发现锈迹。这是为什么呢？

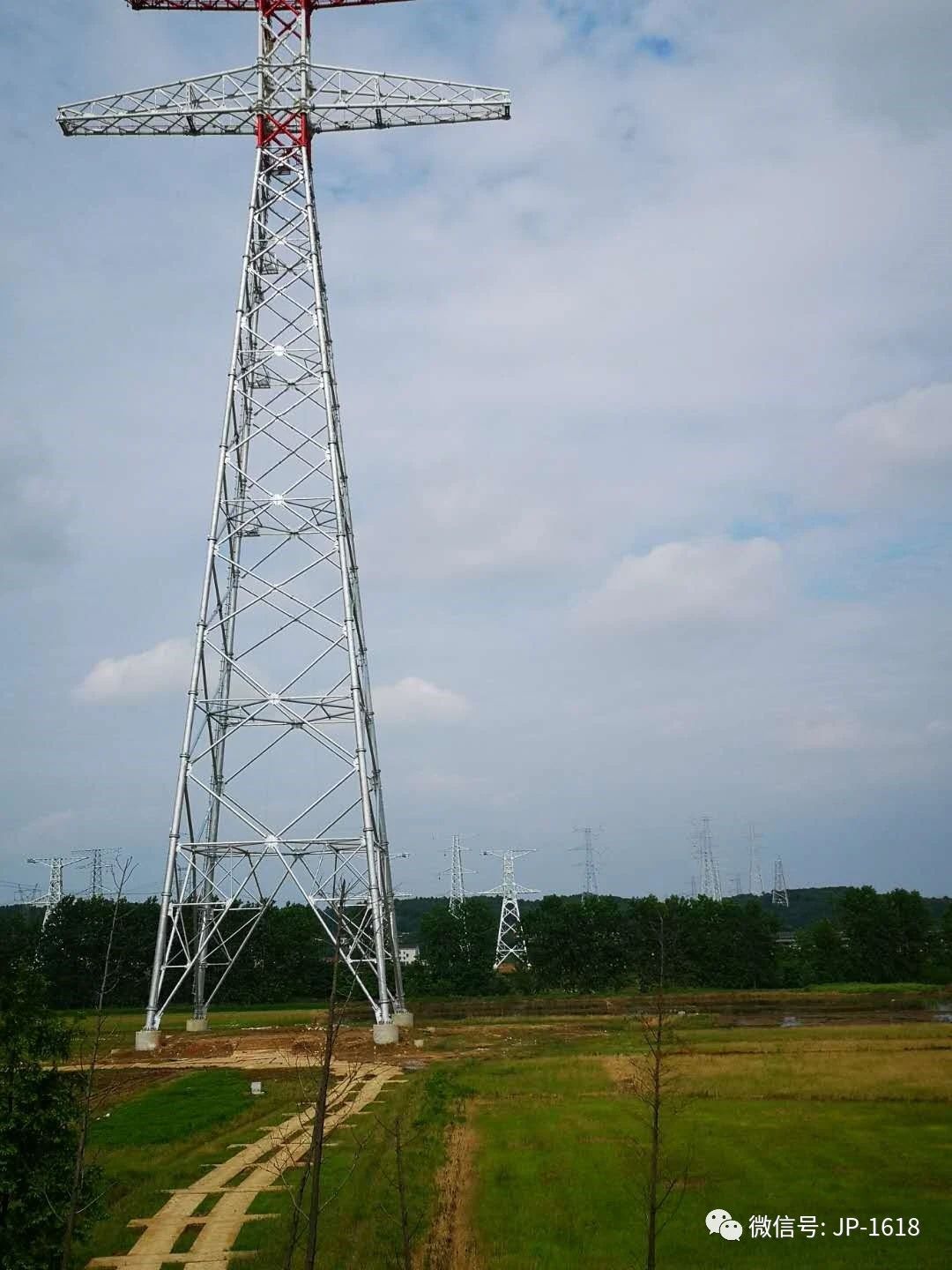

新 铁 塔

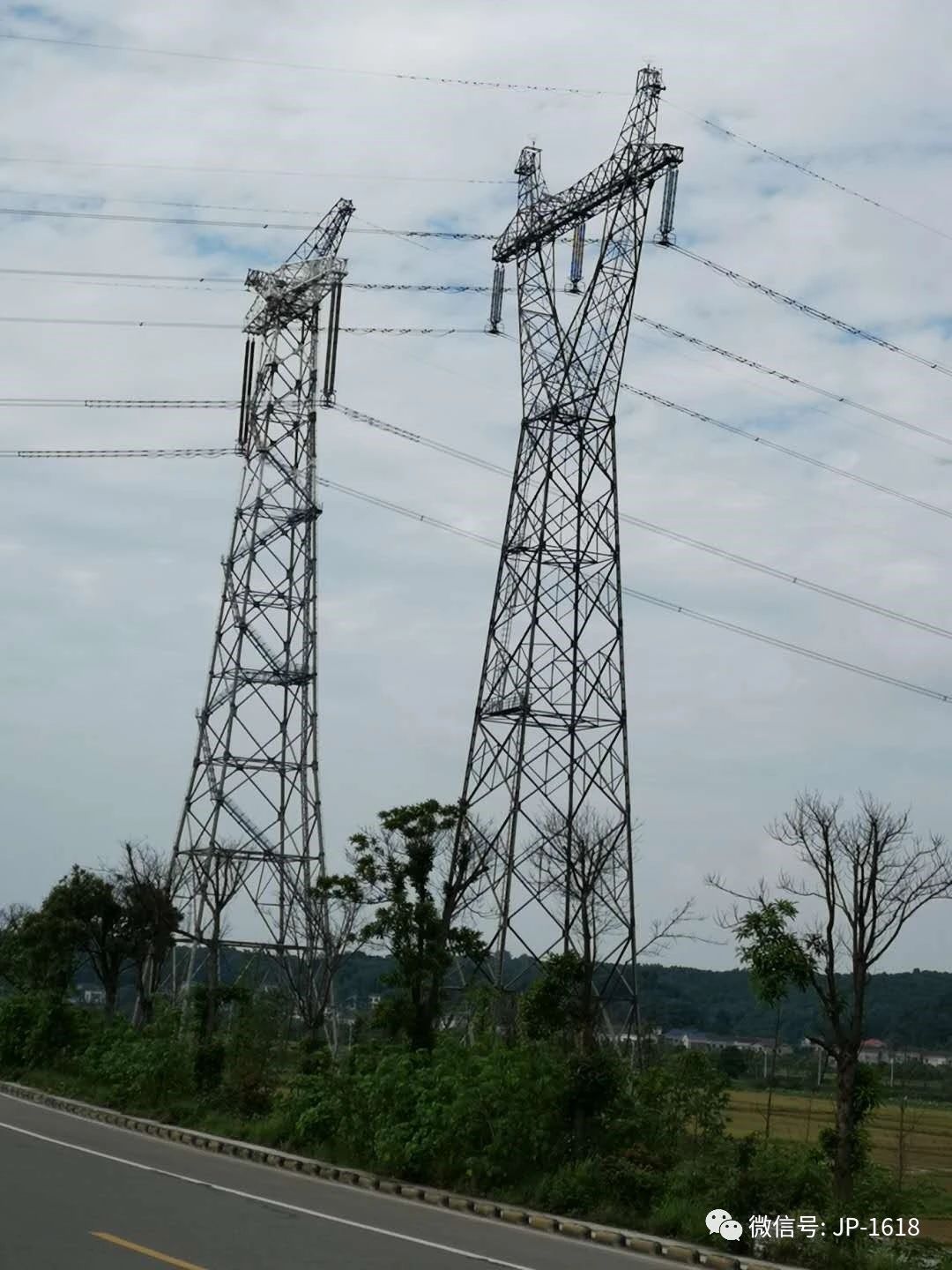

旧 铁 塔

一、锌的腐蚀特点

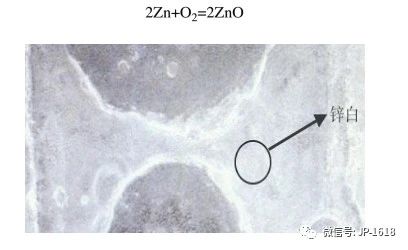

       锌与铁相比，是一种更为活泼的金属元素，更容易被氧化腐蚀。但由于其腐蚀反应生成物的性质不同，所以锌的腐蚀有根本上的不同。锌在干燥无水的环境下也会和空气中的氧发生反应，生成氧化锌。这也与铁氧化后的“红锈”不同，其颜色是白色的，所以叫“白锈”：

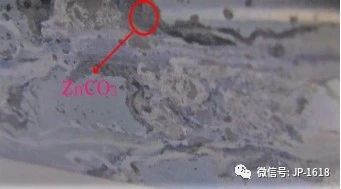

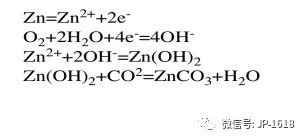

锌在潮湿的空气中则发生有氧参与的电化学腐蚀，也生成Zn(OH)2。但空气中的CO2会进一步的与反应，生成ZnCO3，其颜色变得稍黑，在锌表面形成不均匀的黑色区域：

        这样，在大气的环境下，锌的表面覆盖了一层锌的氧化物、碳酸锌和氢氧化锌构成的氧化膜，这一层氧化膜比较致密，粘附性也较好，能将空气中的氧与内部组织隔离开，防止内部的锌基体继续被氧化。这与钢铁的氧化有着很大的区别，所以锌的耐腐蚀性要比钢铁的耐腐蚀性好得多。按照腐蚀损失量比，钢铁的腐蚀损失量是锌的15~30倍，不过在受到污染的大气中，锌的耐腐蚀性会受到很大的影响。

二、镀锌为什么能防腐蚀
        镀锌层对钢铁的保护作用主要有以下几种情况：
（1）当镀锌板表面完好时，只发生锌的腐蚀，由于锌腐蚀的产物对锌有较好的屏蔽保护作用，所以腐蚀速度会非常慢，寿命是未镀锌钢板的15~30倍。
（2）当镀锌层遭到局部破坏，钢铁从伤口中暴露在环境之中，如果镀层是有机涂层暴露出的钢基很快会被腐蚀，但镀锌板特有的牺牲保护性能，使腐蚀速度变得很慢。在这种情况下，镀层中的锌与钢带中的铁在潮湿的环境中组成了原电池，由于锌的标准电极电位只有-0.76V低于铁的-0.44V，因而锌作为阳极被氧化，而铁作为阴极得到保护。由于锌的腐蚀产物很致密，反应速度很慢，能将破损处封闭住，从而使耐腐蚀性能大大提高。这种防腐蚀方法叫做“阴极保护”。

小结
       镀锌钢板在整个使用寿命周期内，首先发生的腐蚀是表面镀锌层的氧化，生成“白锈”。时间稍长以后，表面的“白锈”进一步在潮湿的空气中与二氧化碳等杂质气体反应，生成锌盐，使涂层变得暗淡无光。这种锌盐层较为致密，可以保护钢铁，使腐蚀介质不易通过这种致密的锌盐层接触到钢铁，且未被氧化的锌同时起到阴极保护的作用。即使镀锌层破损，锌将‘牺牲’自己使破损处产生锌盐阻止介质继续腐蚀钢铁。
